Caixa d'instruments elèctrics de paret
La plataforma d'habitatge estandarditzada per a instruments industrials, PLC i sistemes de control
La vostra placa de circuit, HMI o matriu de sensors mereixen més que una caixa genèrica. Aquest és el recinte que converteix el vostre instrument en un producte preparat per al camp.
🔧 Configureu el vostre instrument
🏷️ Etiqueta privada OEM a partir de 50 unitats
📐 Retalls personalitzats per a pantalles, connectors i antenes
Deixeu de dir-li caixa. Comenceu a anomenar-lo una plataforma.
Cada instrument industrial, ja sigui unUn controlador PLC, un analitzador de qualitat d'energia, una unitat de telemetria remota o una passarel·la IoT personalitzada- Necessita tres coses per sobreviure al camp:
Protecció físicade la pols, la humitat i l'impacte
Estabilitat tèrmicaper a electrònica sensible
Presència de marcaque indica professionalitat al vostre client final
El QHECOTancament d'instruments metàl·lic de paretestà dissenyat com aplataforma configurable, no un contenidor de mercaderies. No et venem una closca buida i et desitgem sort. Entreguem ahabitatges preparats per a la produccióque s'integra amb el factor de forma del vostre instrument, la disposició del connector i els requisits tèrmics, de manera que us centreu en la vostra electrònica, no en la fabricació de metall.
De la placa de circuits al producte de camp - sense el mal de cap de fabricació
| El teu repte | Com ho soluciona aquest recinte |
|---|---|
| La pantalla HMI necessita un tall de bisell encastat | Obertures rectangulars o circulars mecanitzades per CNC amb tolerància de ± 0,5 mm, vores desbarbades, a punt per a l'assentament de la junta |
| Els cables del sensor necessiten una entrada segellada des de 6 direccions | Dissenys personalitzats de plaques de glàndula: superior, inferior, laterals o posterior, adaptats al pas del vostre connector |
| El mòdul sense fil necessita un pas d'antena | Forats d'antena de tipus SMA/N preperforats amb opcions de passacables impermeables |
| El PLC genera calor en un recinte tancat | Patrons de ventilació calculats, ventiladors opcionals amb kits de filtres IP55 o dissenys de convecció natural totalment segellats |
| La vostra marca ha d'estar al davant i al centre | Logotip gravat amb làser a la porta, números de model serigrafiats, capa de pols de colors personalitzats per combinar amb la paleta de la vostra marca |
| El client requereix una certificació multimercat | IEC 62208, CE, estàndard RoHS; Vies UL 508A i CSA disponibles per al desplegament nord-americà |
Què ens diu la foto i què dissenyem més enllà

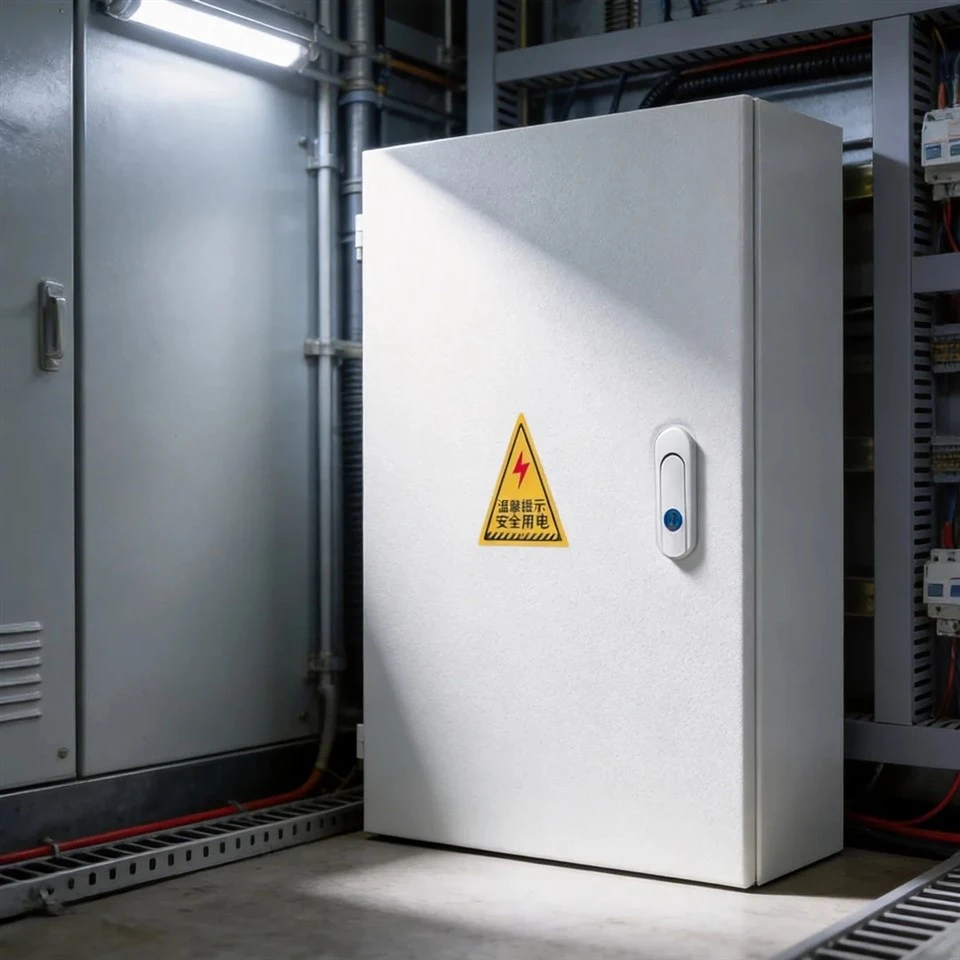

La imatge que has penjat mostra un recinte d'instruments net i professional muntat a la paret en una sala elèctrica activa. Aquí teniu la lògica d'enginyeria darrere de cada detall visible:
| Detall visual | Enginyeria Funcional |
|---|---|

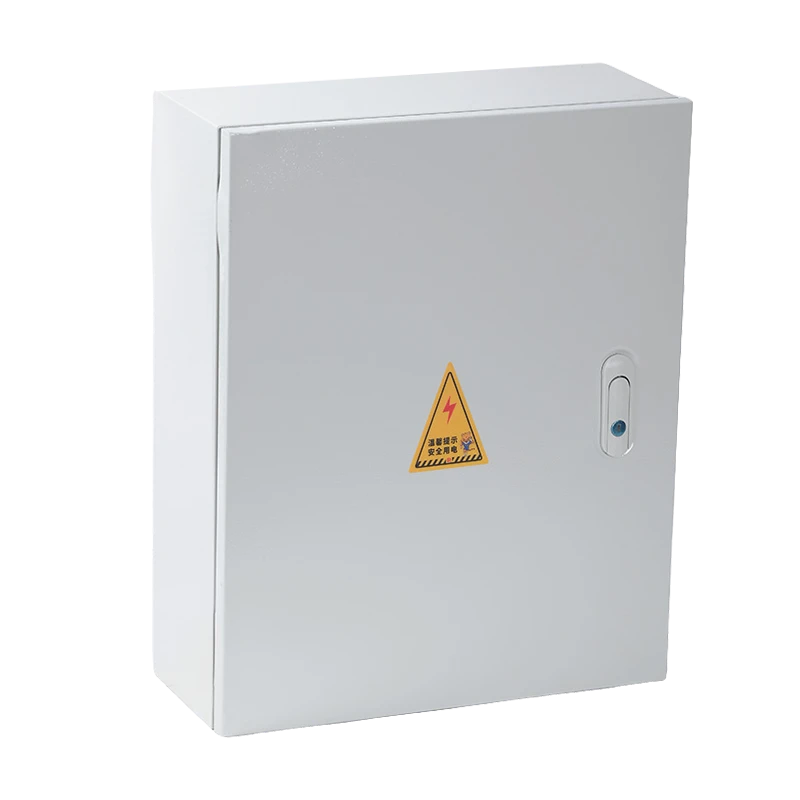

| Superfície de la porta llisa i ininterrompuda | Tela ideal perMuntatge HMIomarca- Sense costelles, ventilacions o sortints que interfereixin amb la instal·lació de la pantalla o la visibilitat del logotip |

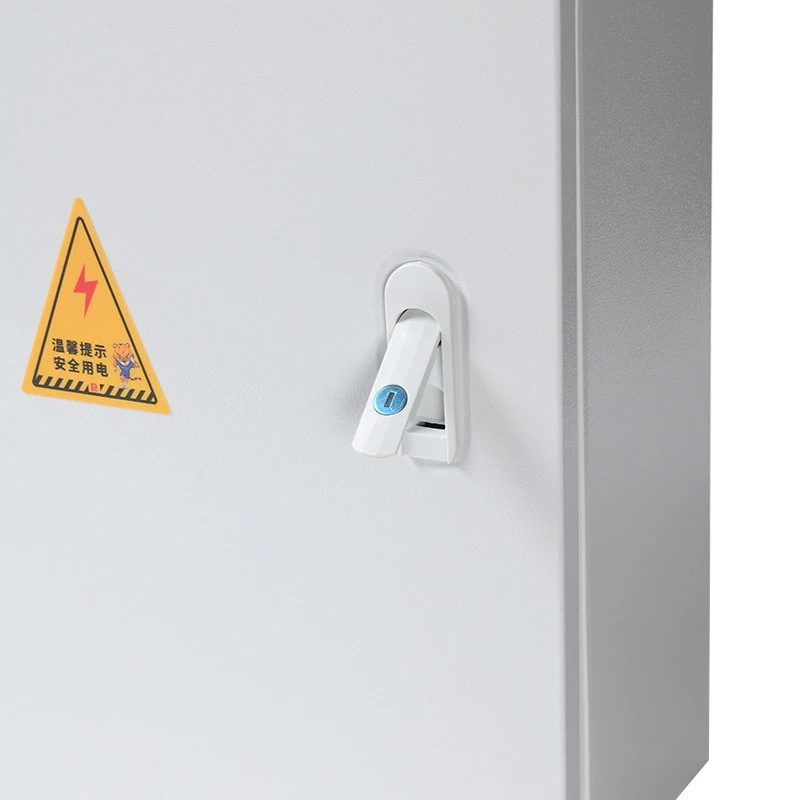

| Etiqueta d'advertència triangular (ISO 7010 W012) | Senyalització estàndard de perill elèctric; subministremetiquetes de seguretat personalitzadesen qualsevol idioma o estàndard de compliment (OSHA, ANSI Z535, IEC 60417) |
| Tirador de porta elegant encastat amb tancament | Operació amb una sola mà per als tècnics que porten guants;actualitzacions de bloqueig de clau o cadenatdisponible per a aplicacions a prova de manipulació |
| Perfil lateral net, sense frontisses externes | Disseny de frontissa oculta- Manté la projecció de la paret esvelta i evita els perills d'enganxament als passadissos estrets |
| Instal·lació a nivell de terra al costat del canal de cable | Plaques de glàndules d'entrada inferioralinear-se amb els sistemes de canalització del sòl; podem retallar les entrades per tal que coincideixin amb l'amplada del canal de cable |
| Acabat epoxi de grau industrial sota il·luminació fluorescent | Capa en pols de gran brillantor o texturaopcions; Estable als UV per a carcasses d'instruments interiors i exteriors |
Full d'especificacions d'integració d'instruments
| Especificació | Detalls |
|---|---|

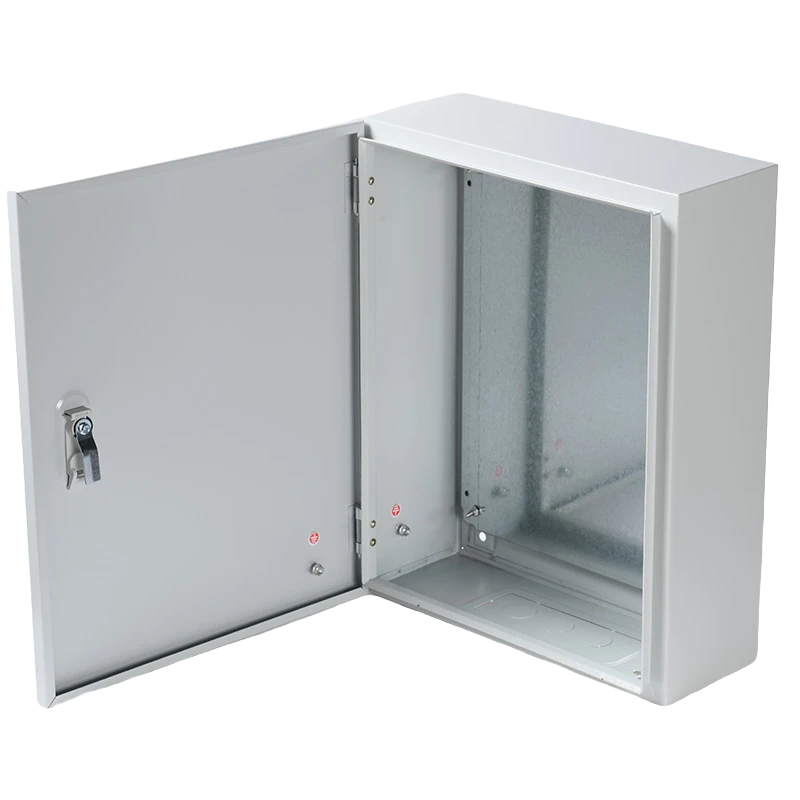

| Tipus de tancament | Carcassa d'instruments metàl·lica de paret / carcassa del panell de control |
| Material del cos | Estàndard d'acer laminat en fred (1,2 mm-1,5 mm); acer inoxidable 304/316 opcional |
| Disseny de portes | Front d'una sola porta, sense costures; finestra de policarbonat transparent opcional per a la visibilitat de l'HMI |
| Muntatge | Tacs ranurats externs per a instal·lació de formigó, maçoneria o paret de tacs |
| Grau de protecció | IP55 (estàndard) / IP56 / IP65 / IP66 (personalitzat) |
| Acabat superficial | Recobriment en pols epoxi, RAL 7035 (gris clar); qualsevol color RAL a partir de 50 unitats |

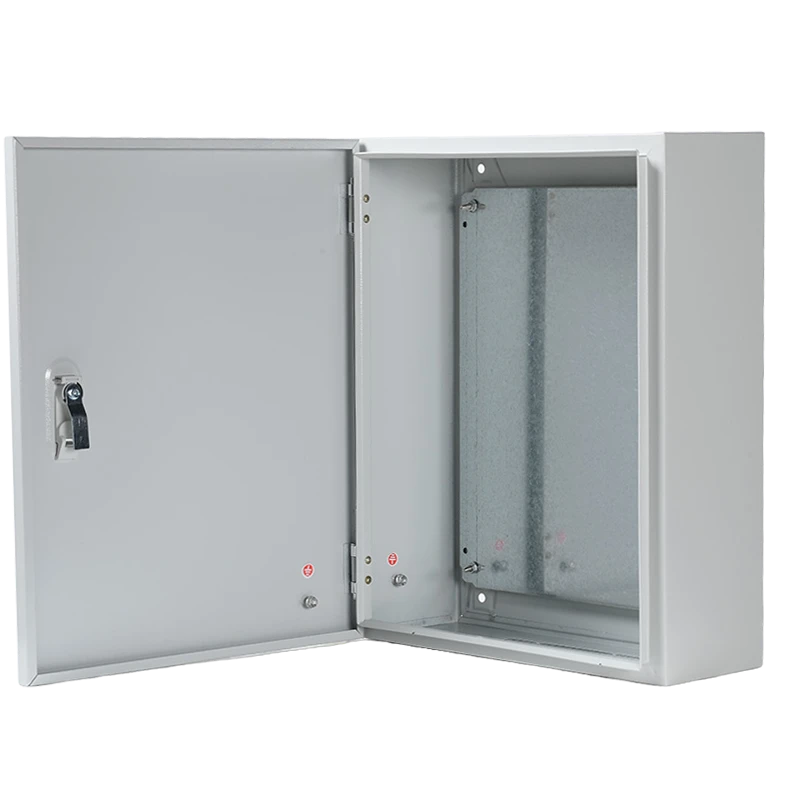

| Muntatge intern | Carril DIN de 35 mm (acer o alumini); placa de muntatge galvanitzada (2,0 mm–3,0 mm); suports de profunditat ajustables |
| Entrada de cable | Plaques de glàndula no perforades (en blanc) o preperforades; Opcions de rosca PG / NPT / mètrica |
| Ventilació | Ventilacions passives sòlides (segellades), amb persiana o ventilador amb filtre |
| Opcions de bloqueig | Bloqueig de leva de quart de volta, pany de clau, pestell de polsador, cadenat |

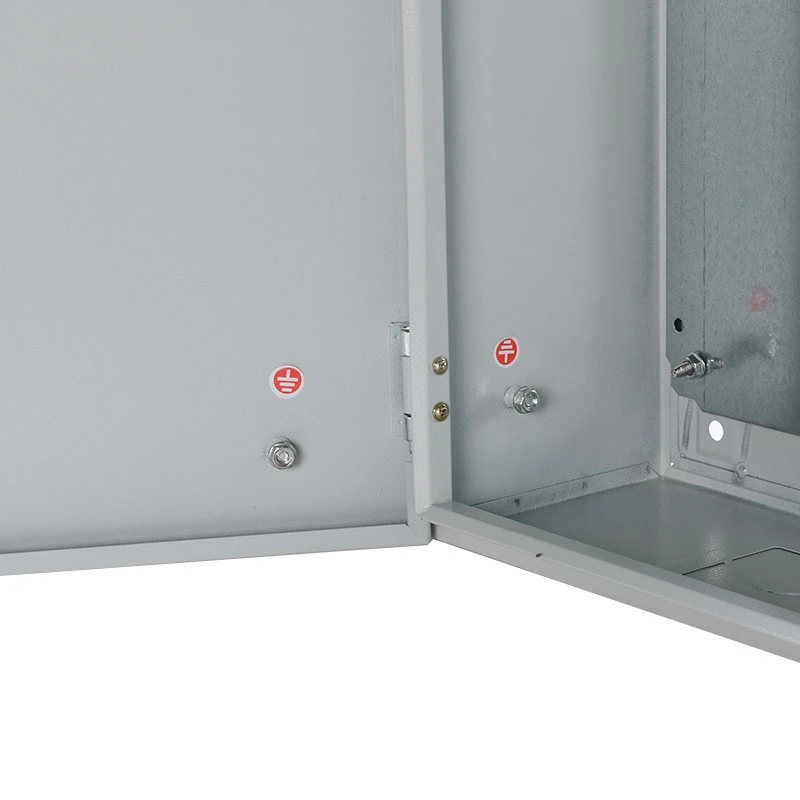

| Continuïtat de la Terra | Perno de PE intern + terminal de terra extern; barra de terra de coure opcional |
| Compliment | IEC 62208, IEC 61439-2 (poblat), CE, RoHS; UL 508A disponible |
Tres nivells d'integració: coincideix amb la teva etapa de producció
Nivell 1: kit per a desenvolupadors (gabinet buit)
Caixa nua amb placa de muntatge i carril DIN
Tu fas un prototip del disseny del teu instrument
Lliurament de mostres més ràpid (5-8 dies)
Nivell 2: validació de preproducció (preparat per a components)
Retalls CNC per a les vostres pantalles, connectors i antenes
Blocs de terminals precablejats i infraestructura de terra
Instal·leu la vostra electrònica; ens encarreguem de la metal·lúrgia
Nivell 3: producció (totalment integrat i de marca)
El vostre instrument instal·lat, cablejat i provat dins del nostre recinte
Marca de marca privada: logotip, número de model, color, manual
Envieu-lo directament al vostre distribuïdor o client final: marca blanca llesta
Creat per a marques d'instruments, no només per a contractistes elèctrics
Mentre que les caixes de distribució estàndard serveixen als contractistes, aquesta plataforma de tancament serveixempreses de productes:
| Qui ordena això | El que construeixen a dins |
|---|---|
| Integradors de sistemes d'automatització | Taulers de control PLC + HMI per a OEM de maquinària |
| Empreses de gestió energètica | Analitzadors de qualitat d'energia, tancaments de submesura |
| Startups de IoT i telemetria | Passareles d'informàtica Edge, concentradors de sensors LoRaWAN |
| Empreses de vigilància ambiental | Carcassa de l'analitzador de qualitat de l'aire / qualitat de l'aigua |
| Marques de seguretat i control d'accés | Controladors de lectors biomètrics, carcasses d'interruptors PoE |
| Distribuïdors de dispositius mèdics | Monitors de potència d'aïllament, panells de distribució UPS |
Si el vostre producte té un PCB, una pantalla o un mòdul de comunicació, aquest allotjament és el vostre camí més ràpid des del prototip fins a la producció.
OEM i marca privada: la vostra marca, la nostra fabricació
Operem com el teusoci de fabricació invisible:
| Servei OEM | Capacitat |
|---|---|
| Coincidència de colors | Qualsevol codi RAL; acabat texturat o brillant |
| Aplicació de logotip | Gravat làser, serigrafia, plaques d'identificació d'alumini en relleu |
| Retalls personalitzats | Vitrines, botoners, obertures d'indicadors LED, ports d'antena, reixes de ventilació |
| Embalatge | Caixa blanca neutra amb la teva marca; envasos preparats per a la venda al detall |
| Documentació | Manuals d'instal·lació personalitzats, esquemes de cablejat, certificats de conformitat a la plantilla de la vostra marca |
| Seguiment del número de sèrie | Etiquetes de codi de barres/codi QR vinculades a registres de lots de producció i de prova |
| Drop-Enviament | Envia a cegues directament als teus clients finals amb la teva adreça de retorn |
Comanda mínima d'OEM: 50 unitats per a color/logotip de marca. Retalls personalitzats disponibles a partir d'1 unitat.
Certificacions i accés al mercat global
| Certificació | Rellevància |
|---|---|
| IEC 62208 | Estàndard de tancament buit: referència per a l'acceptació global |
| IEC 61439-2 | Estàndard de muntatge d'aparells de baixa tensió (quan s'omple amb interruptors / barres) |
| Marcatge CE | Accés al mercat de l'Espai Econòmic Europeu |
| RoHS | Restricció de substàncies perilloses: obligatòria per a les licitacions regulades pel medi ambient i la UE |
| IP55 / IP65 / IP66 | Protecció d'entrada per a entorns interiors, exteriors, rentats i amb pols |
| UL 508A | Panells de control industrials - disponibles a petició per a projectes nord-americans |
| ISO 9001:2015 | Certificació del sistema de gestió de la qualitat |
Preguntes freqüents - Preguntes dels fabricants d'instruments
P: Es pot tallar un forat rectangular precís per a una pantalla tàctil HMI de 7 polzades?A: Sí. Mostrem retalls de màquina CNC segons el vostre dibuix exacte (tolerància de ± 0,5 mm) amb vores desbarbades. També podem subministrar el bisell de muntatge i la junta si cal.
P: Necessitem un tancament sense cargols externs visibles per motius estètics. Això és possible?A: Absolutament. El nostre disseny de tancament de frontissa oculta i encastat elimina els elements de subjecció externs a la cara de la porta. Les puntes de muntatge es troben als laterals i a la part posterior, invisibles des de la vista frontal.
P: Podeu instal·lar els nostres blocs de terminals especificats, fonts d'alimentació de carril DIN i ventiladors de refrigeració abans de l'enviament?R: Sí, el muntatge del panell complet és el nostre servei bàsic. Envieu-nos la vostra BOM i el vostre dibuix; proveïm, instal·lem, connectem i provem. Rebreu un producte plug-and-play.
P: Admeten formes no rectangulars o configuracions de diverses portes?A: Sí. Tot i que la foto mostra una caixa estàndard d'una sola porta, fabriquem tancaments de diversos compartiments, dissenys en forma de L i complements d'extensió de profunditat per als instruments que requereixen compartiments de seguretat de la bateria.
P: Quin és el termini d'execució per a una producció de 200 unitats de marca personalitzada?R: Normalment, entre 18 i 25 dies des de l'aprovació del dibuix. Les comandes per primera vegada inclouen una mostra de preproducció per a la vostra aprovació abans del compromís d'execució completa.
Comparació tècnica: per què aquest recinte sobre una caixa de connexió estàndard
| Característica | Caixa de connexió estàndard | Caixa d'instruments QHECO |
|---|---|---|
| Disseny de portes | Plana o acanalada: no apte per a la visualització | Cara frontal sense costures- optimitzat per a HMI / marca |
| Capacitat de tall | Cap; La perforació de bricolatge anul·la la qualificació IP | Mecanitzat CNC de fàbricamanté la integritat de la IP |
| Disseny intern | Buit buit | Carril DIN + placa de muntatge + gestió de cablespreinstal·lat |
| Disseny tèrmic | Només passiu, sense càlcul | Opcions de ventilació dissenyada o aire forçatbasat en la càrrega de calor |
| Marca | Cap | OEM complet: color, logotip, etiqueta, manual |
| Usuari objectiu | Electricista al lloc | L'empresa de productes envia productes acabats |
Crida a l'acció: del prototip a la producció
Tens l'instrument. Tenim la plataforma de tancament. Combinem-los.
Pas 1:Envieu-nos les dimensions de l'instrument, la disposició del connector o un esbós manual
Pas 2:Tornem una proposta de disseny 3D i un pressupost en 24 hores
Pas 3:Aprovar la mostra; fabriquem la vostra producció de marca
